类型 | BH |
直径4=4 | 4 |
材料 / 密封材料 A= 钢 / 维通 B= 钢（LT） / 维通（LT） S=不锈钢 / 维顿 | 一个 |
进气法兰方向 / 1型 = 下方 / 4英寸 150磅 / WN RF 2 = 下方 / DN100 PN16 11 B13=上方 / 4英寸 150磅 / WN RF 4=上方 / DN100 PN16 11 B1 | 1 |
臂向 L=左手设计 R=右手设计 | L |
A长度（毫米） | 1000 |
顶点旋转接头 N= 无顶点旋转管 X= D2000固定软管 Y= D2000标准软管 | N |
B长度（毫米） | 1300 |
软管类型C=复合软管E=橡胶软管Elaflex（LT）N=客户提供的S=不锈钢软管T=复合软管Trelleborg | C |
类型 | BH |
软管长度（毫米） | 1000 |
外侧旋转接头 A= ali 铸造旋转 B= D2000 aliC= 由客户提供 D= D2000 ali（LT） | 一个 |
ERS紧急释放联结器A=带TBA40B=带TBA40 （LT）C=配NGX4 D=配NGX4 （LT）N=无ERS | N |
特殊设备 C= E0656 止回阀 N= 无S= E0262 垫片线轴 | N |
API 耦合器 A= J0451-051 B= J0452-051 C= J0550-001D= J0452-053 （LT）N= 由客户提供 | 一个 |

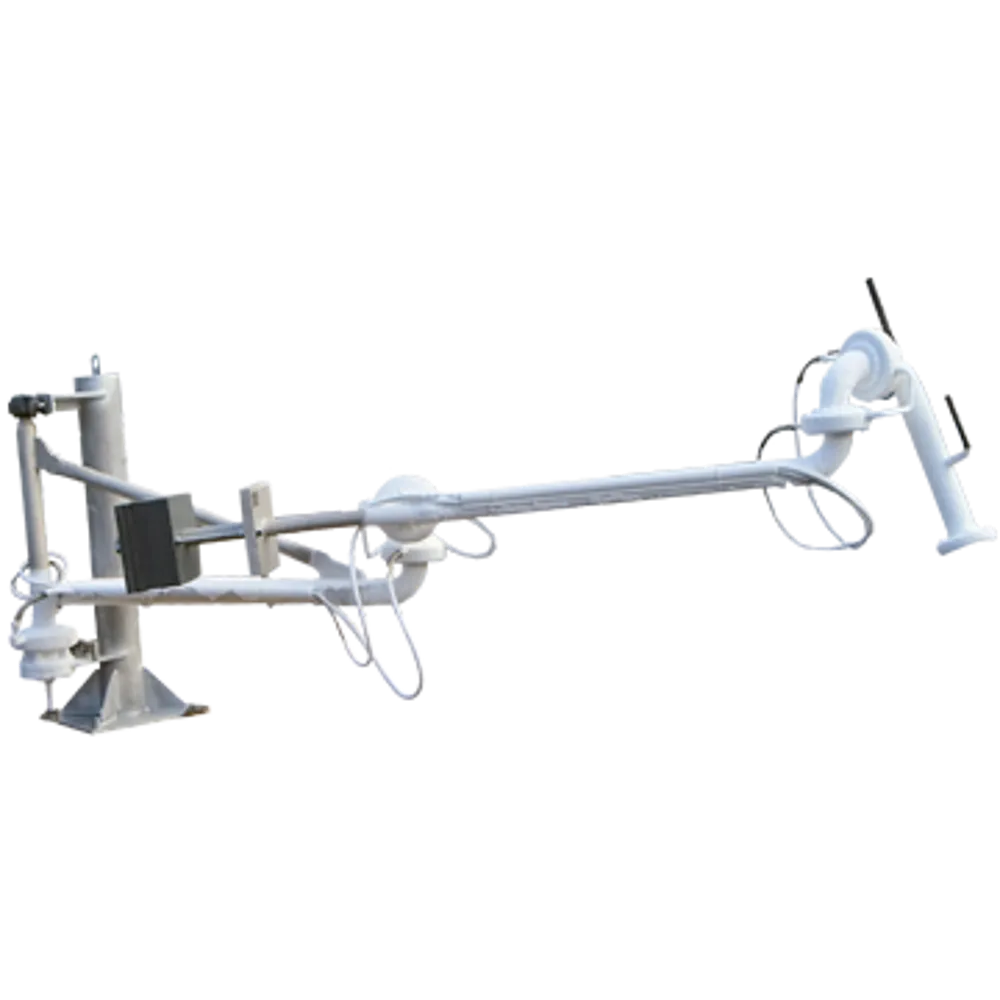

LNG 底部装卸臂
此类装卸臂专为 LNG（液化天然气）产品装卸设计，适用于公路或铁路罐车的底部装卸作业。该装卸臂具备长行程特性，适用于罐车连接法兰无法精确定位的场景。
得益于旋转接头坚固优质的设计及装卸臂精准的平衡配置，装卸臂的操作极为便捷。不锈钢旋转接头的设计基于可靠的 D2000 系列结构，同时配备可更换的轴承模块。
一级和二级产品密封件可让操作人员在装卸臂整个运行期间实时监测泄漏情况。此外，滚珠滚道可采用干燥气体吹扫，且旋转接头的设计符合 OCIMF（国际油轮和码头经营者协会）的要求。
