防溢流系统 | 燃油储罐防溢流

本系统由以下部件组成：

• 探测杆 / 探棒
• 插座
• 接地螺栓
• 电缆
• 模拟接头（双线系统专用）

系统安装并投入运行后，电子传感器会在装载作业过程中自动检测燃油是否达到储罐最大容量。若系统监测到溢流风险，将立即发送信号切断管路介质流。该功能对底部装载作业尤为实用 —— 此类作业中，操作人员难以精准判断各舱室的介质充装量。

系统支持双线或五线两种接线配置选型：

• 双线系统：适用于舱室数量不超过 8 个的罐车，且仅兼容 10 针插座；
• 五线系统：适用于舱室数量不超过 12 个的罐车，且仅兼容 6 针与 10 针插座。

系统其他特性包括：

• 采用氟弹性体密封件，可兼容各类石油产品；
• 外壳防护等级达 IP66，抗冲击等级优于 09 级（可承受 10 焦耳冲击），耐用性优异；
• 可兼容市场上所有已知的同类系统。

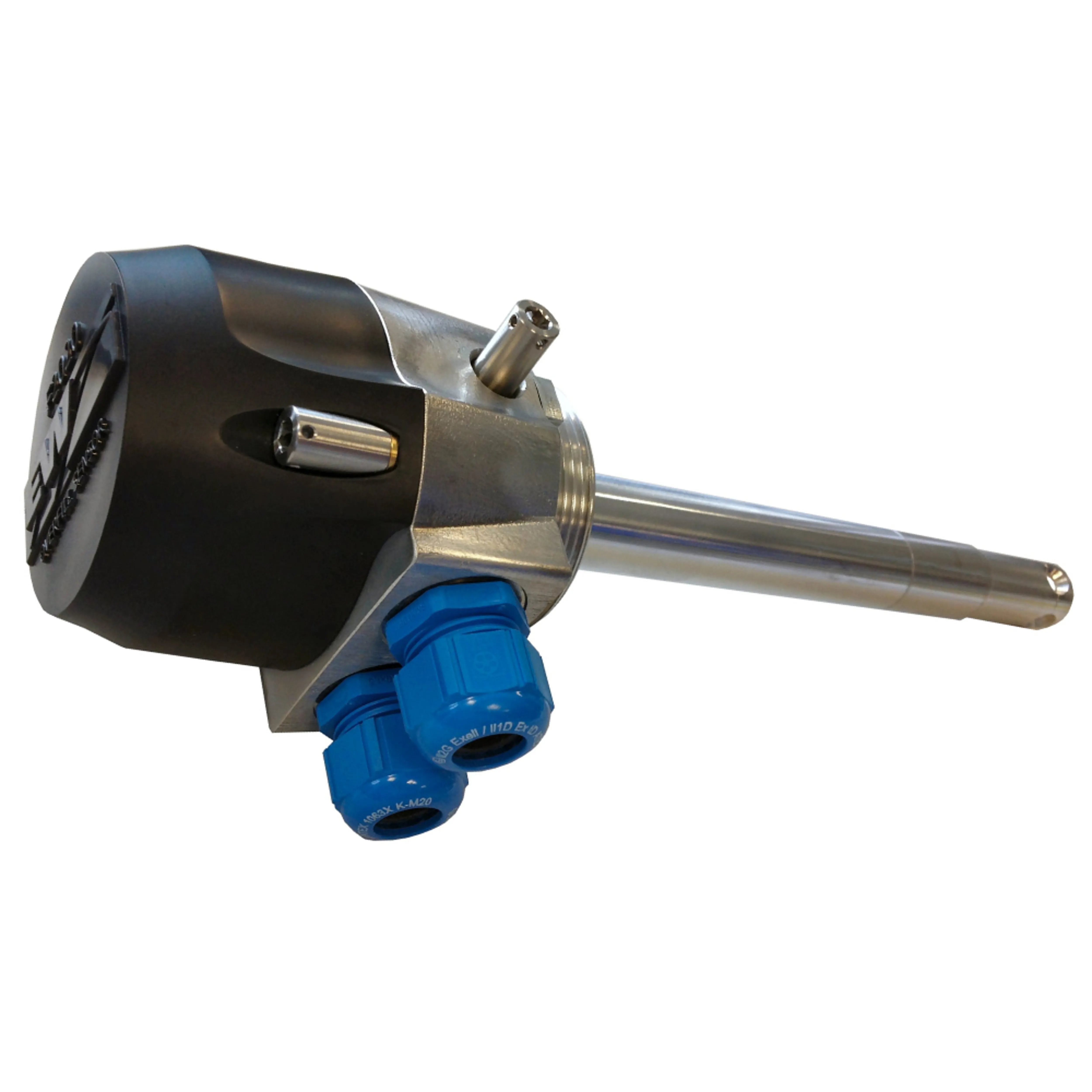

探测杆 / 探棒（Probe/Cane）

• 长度规格：提供 7 英寸（135–180mm）、12 英寸（278.752–325.25mm）、15 英寸（355–400mm）、18 英寸（431.20–476.20mm）四种可选
• 采用快速响应光学传感器检测技术
• 配备硼硅玻璃棱镜，可耐受燃油与溶剂腐蚀
• 设有两个密封压盖接口，默认螺纹规格为 M20×1.5（可选配 PG16 及 NPT 螺纹）
• 探测杆获 ATEX 认证，适用于 0 区易燃危险环境（IIA 组气体）
• 探测杆单独作为售后配件供应

插座（Socket）

• 符合 API 标准，可与所有已知光学控制监控插头对接
• 兼容双线传感器与五线传感器
• 内置接地连接引脚
• 采用硬质阳极氧化铝合金材质制造
• 插座规格：提供 4 个 J 型槽（10 针）与 3 个 J 型槽（6 针）两种选型

接地螺栓（Grounding Bolt）

• 未正确连接时，禁止装载作业启动
• 接地螺栓断裂时，自动停止装载作业

电缆（Cable）

• 总直径：7.2±0.3mm
• 温度范围：-40℃~+90℃
• 电缆规格：提供五线（5 芯）与双线（7 芯）两种
• 导体颜色：五线电缆为白灰色、蓝色、绿色、黄色；双线电缆为黑色、白色

模拟接头（Dummy，双线系统专用）

• 可模拟最多 7 个舱室的信号
• 具备反极性保护功能
• 兼容所有已知双线控制器

本产品结构耐用，多数情况下可实现 “安装后无需频繁维护”。

但作为关键安全设备，确保其正常运行至关重要。因此，我们的团队可随时为您排查可能出现的故障；若系统部件随使用时间推移出现磨损，Emco Wheaton 也可提供相应备件。
