安全可靠的底部软管装卸设备 | Emco Wheaton

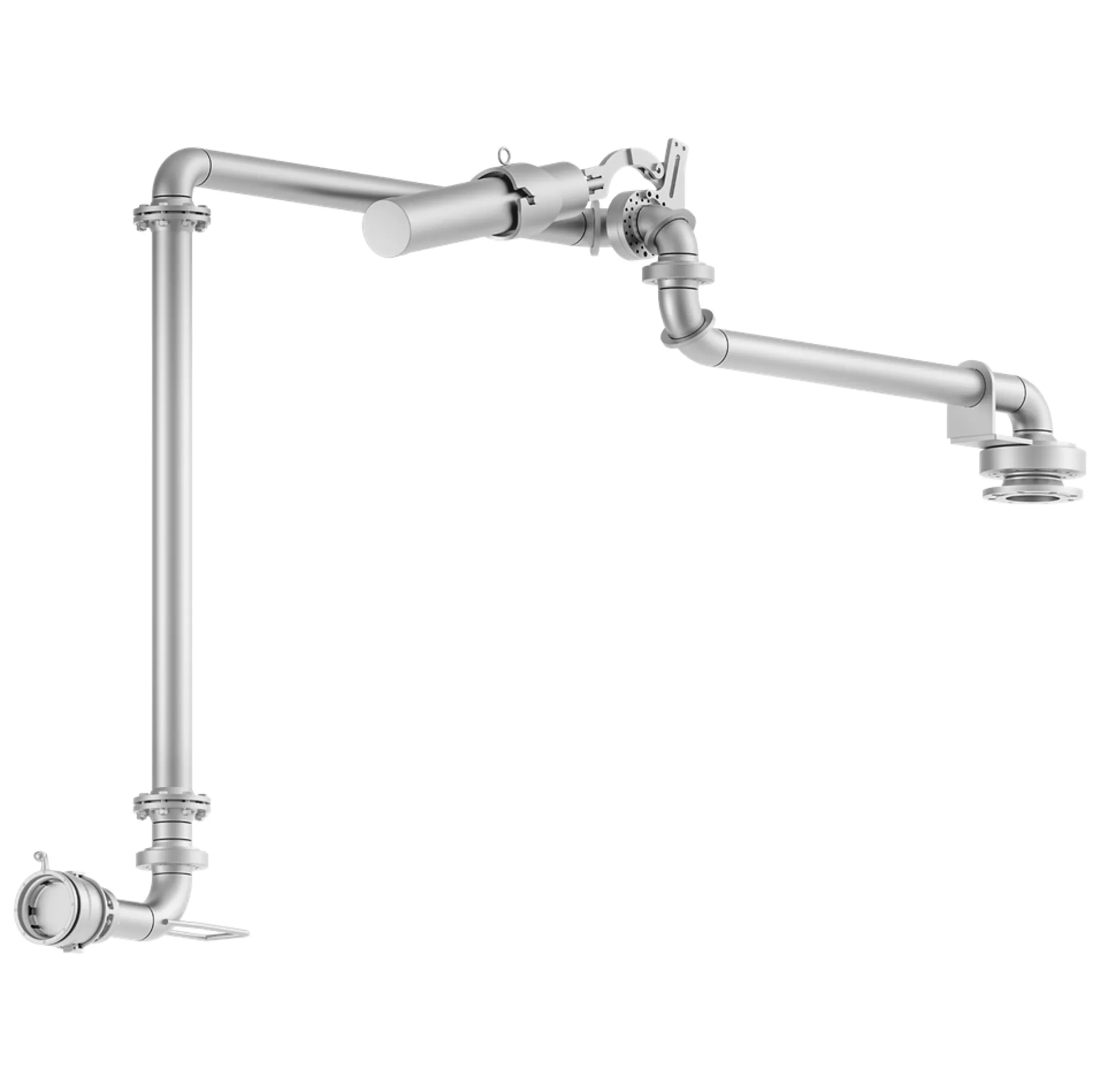

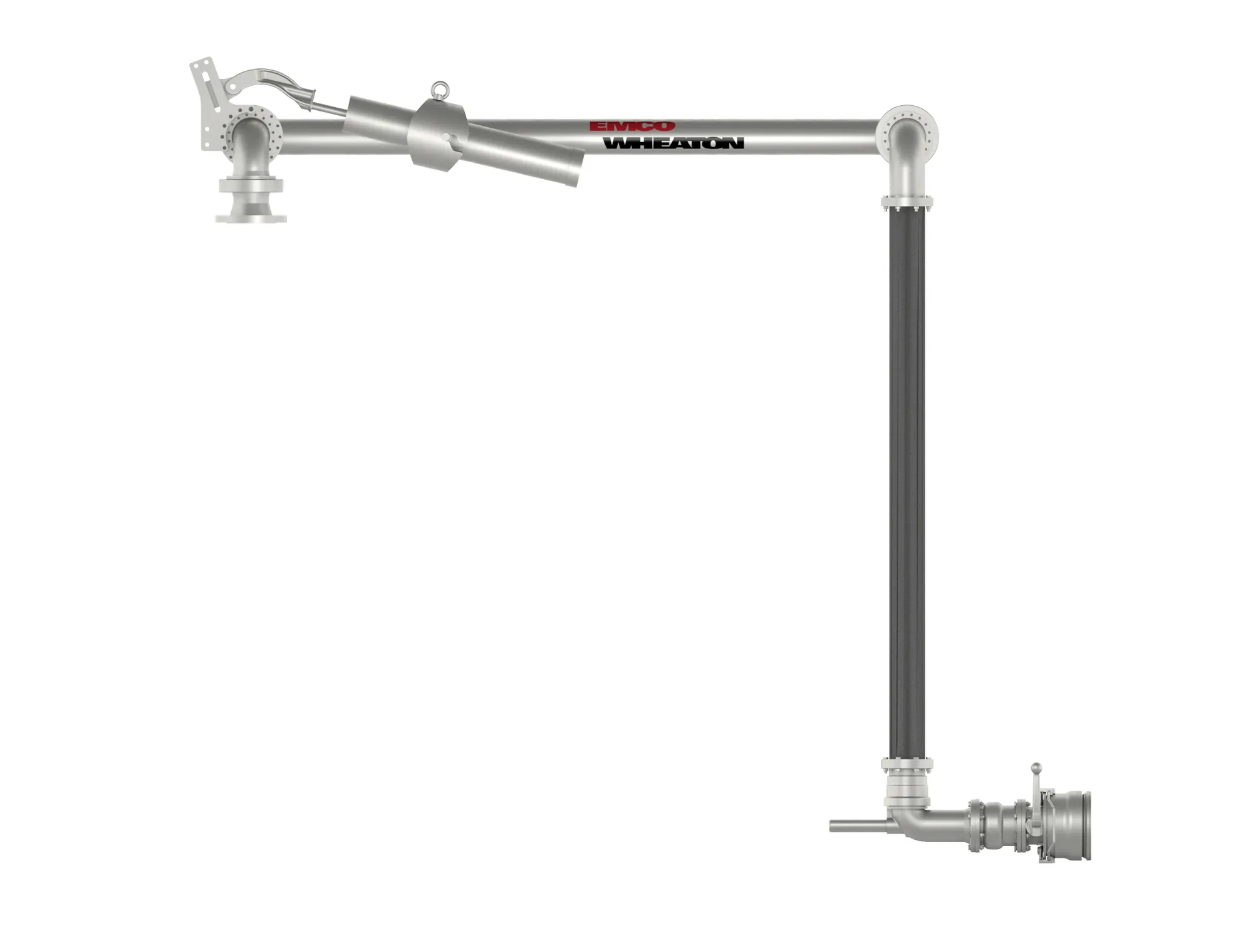

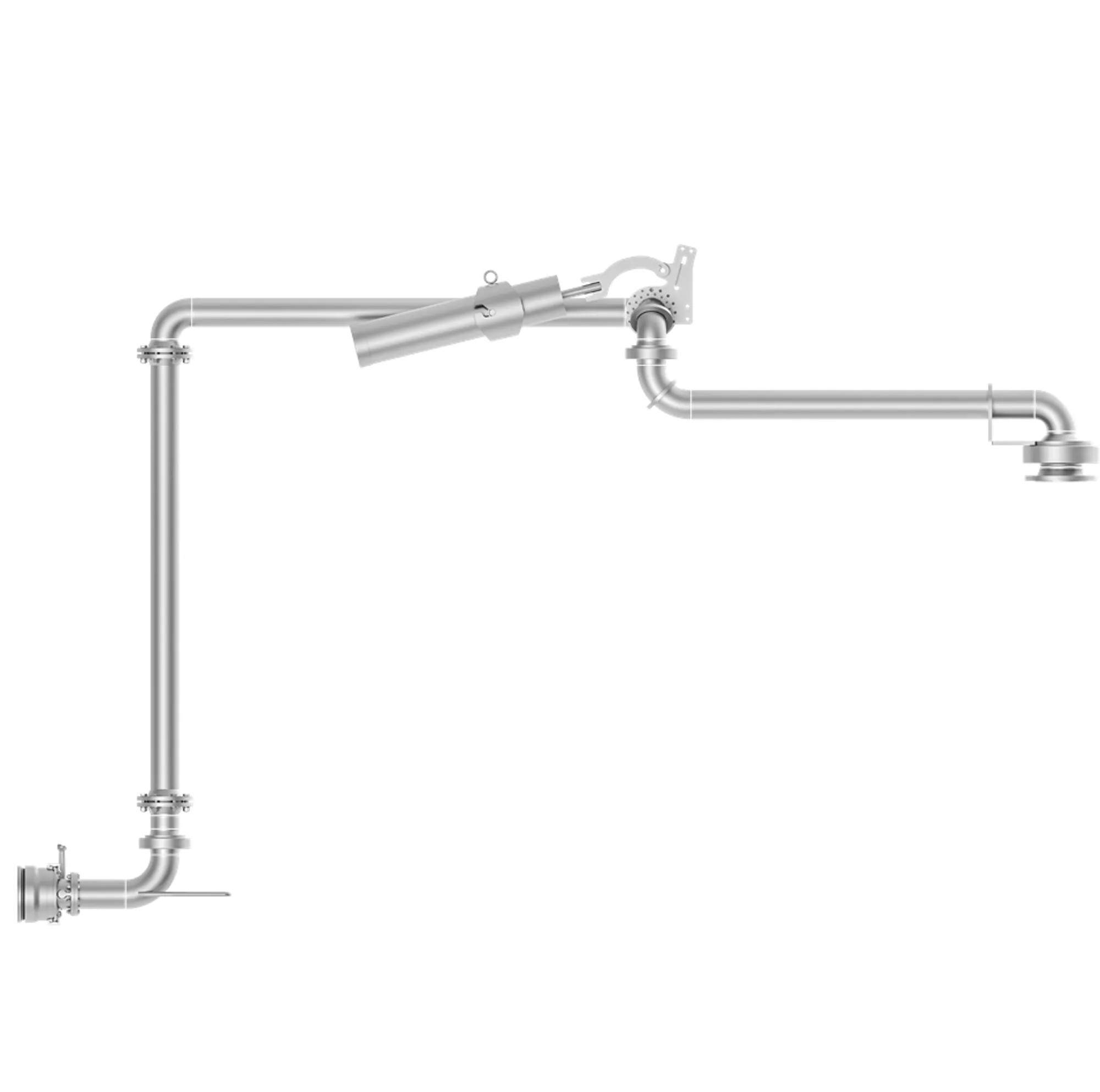

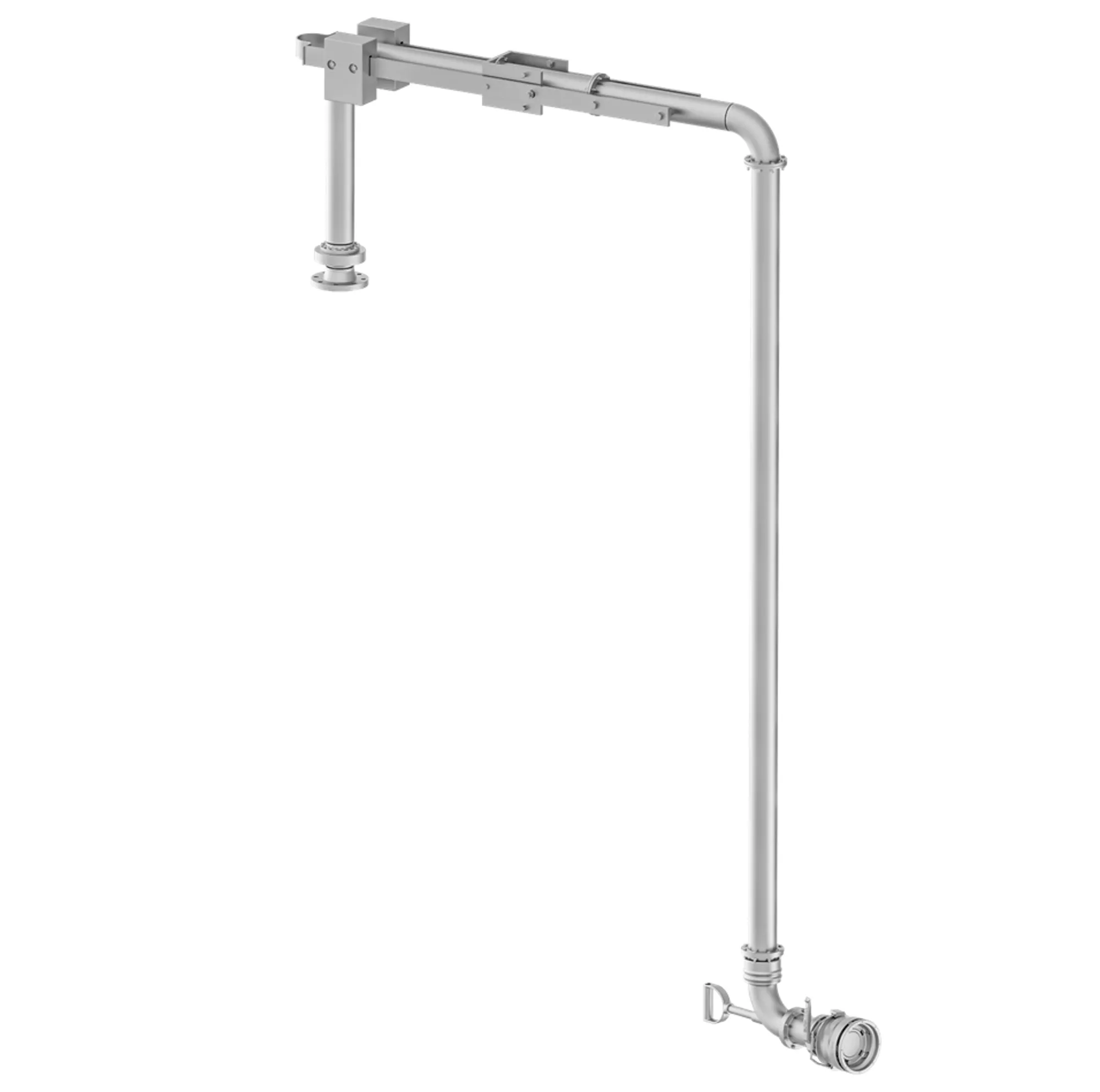

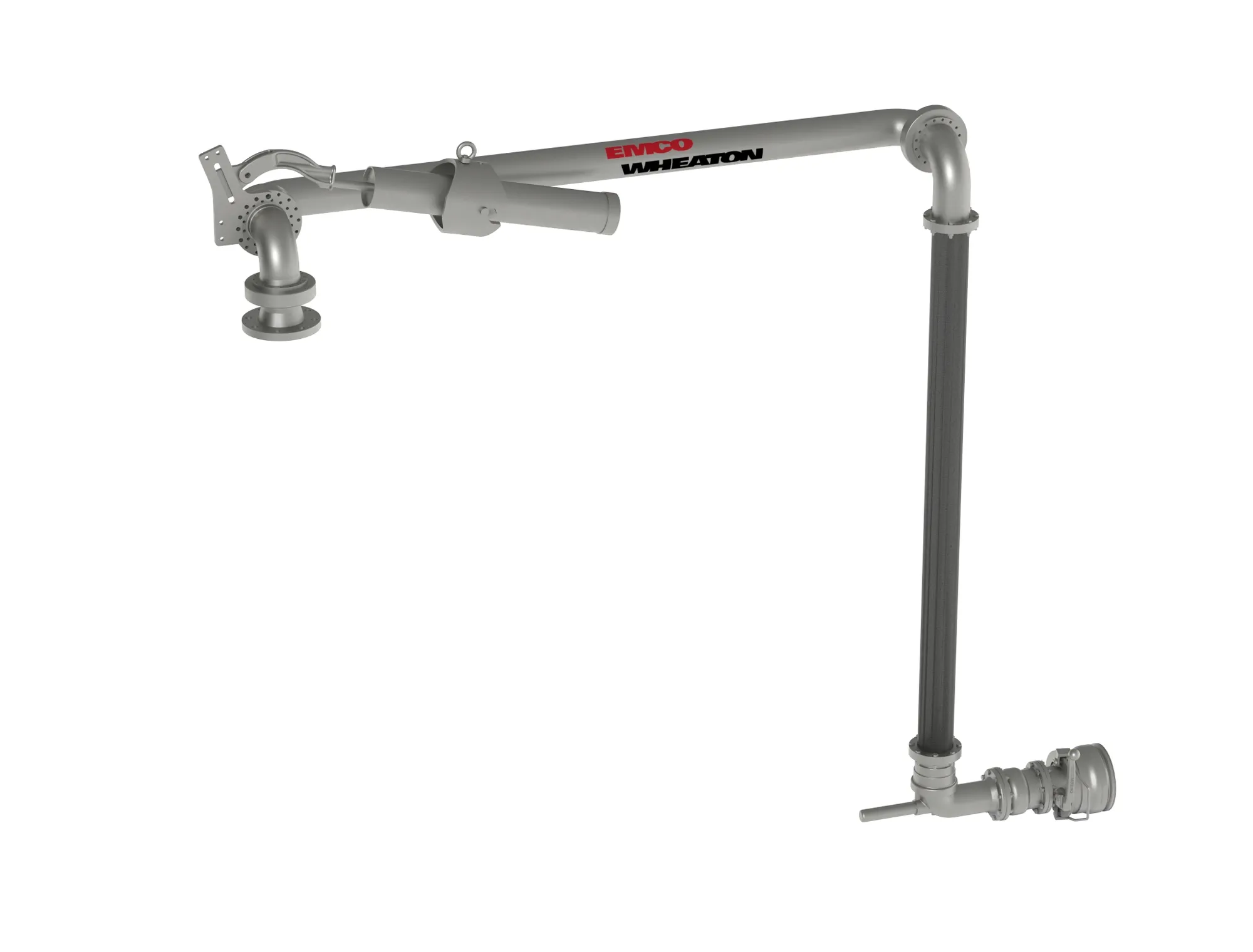

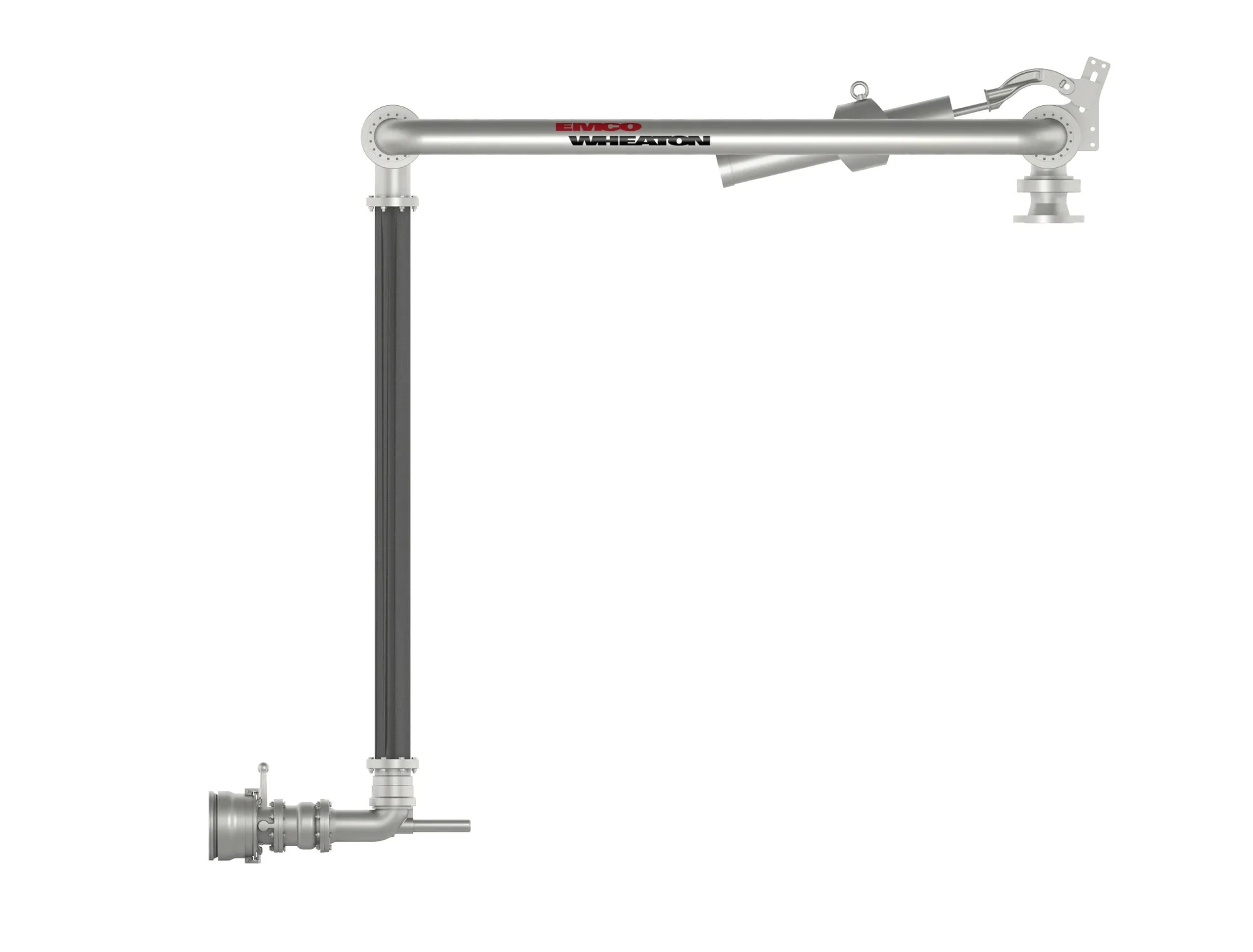

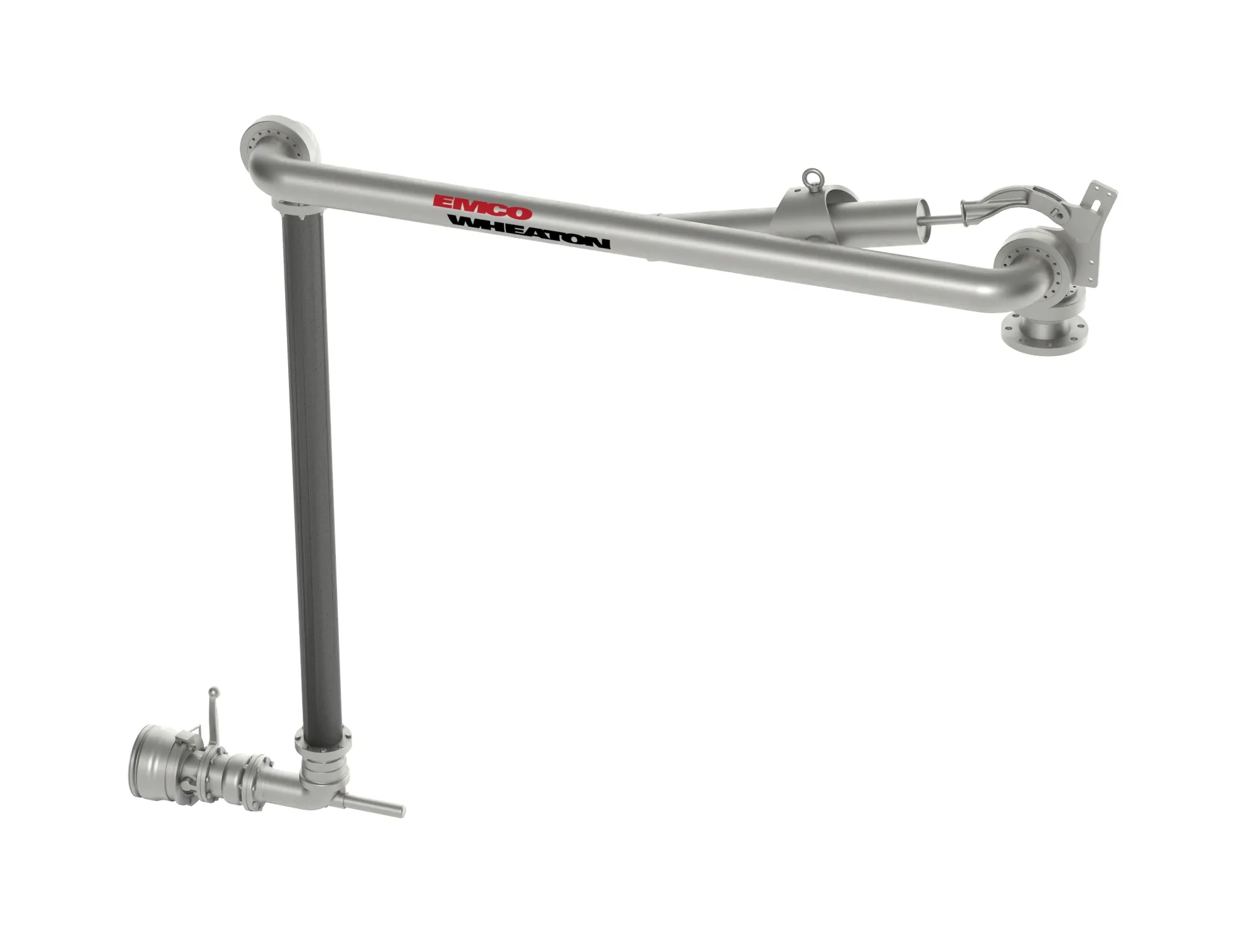

底部软管装卸臂经专门设计，可多台组合使用并构成底部软管装卸工位，适用于多舱罐式货车的底部装卸作业。
底部软管装卸工位具备无阻碍交叉通行空间，且作业范围更广。

欧洲地区

规格

4 英寸

结构材质

碳钢 / 铝合金

入口法兰

美国国家标准学会（ANSI）150 磅级、300 磅级 / 欧洲标准（EN）公称压力 16 巴、40 巴
美国国家标准学会（ANSI）150 磅级、300 磅级 / 欧洲标准（EN）公称压力 16 巴、40 巴（仅特定型号适用）

设计压力

10 巴 / 16 巴

设计温度

最高 - 20℃ / +110℃

平衡方式

弹簧缸平衡
（基于密封件及配件规格；可根据需求提供更宽温度范围）

美国地区

规格

4=4 英寸

结构材质

碳钢

密封材质

V = 氟橡胶（Viton）
B = 丁腈橡胶（Buna）

设计压力

截至切断阀，最高 40 巴（580 磅 / 平方英寸）

设计温度

-49℉ 至 +572℉

平衡方式

弹簧缸平衡

可选配置

C = 配备 J0451 型接头、短管、30 型铝合金旋转接头
N = 无旋转接头、无接头、无短管

型号	BH
管径 4=4	4
材质/密封材质 A=钢/氟橡胶（Viton） B=低温钢（LT）/低温氟橡胶（Viton LT） S=不锈钢/氟橡胶（Viton）	A
入口法兰方向/类型 1=下方/4英寸 150磅级带颈对焊突面法兰（WN RF） 2=下方/公称直径100（DN100）公称压力16巴（PN16） 11 B1型 3=上方/4英寸 150磅级带颈对焊突面法兰（WN RF） 4=上方/公称直径100（DN100）公称压力16巴（PN16） 11 B1型	1
装卸臂方向 L=左侧设计 R=右侧设计	L
A段长度（毫米）	1000
顶端旋转接头 N=无顶端旋转接头 X=D2000型固定软管 Y=D2000型标准软管	N
B段长度（毫米）	1300
软管类型 C=复合软管 E=伊拉弗莱克斯（Elaflex）低温橡胶软管（LT） N=客户自备 S=不锈钢软管 T=特瑞堡（Trelleborg）复合软管	C

型号	BH
软管长度（毫米）	1000
外侧旋转接头 A=铸铝旋转接头 B=D2000型铸铝接头 C=客户自备 D=D2000型低温铸铝接头（LT）	A
ERS紧急脱离接头 A=配TBA40型 B=配TBA40型（低温款，LT） C=配NGX4型 D=配NGX4型（低温款，LT） N=无紧急脱离接头（ERS）	N
特殊装置 C=E0656型止回阀 N=无特殊装置 S=E0262型间隔短管	N
美国石油学会（API）接头 A=J0451-051型 B=J0452-051型 C=J0550-001型 D=J0452-053型（低温款，LT） N=客户自备	A
