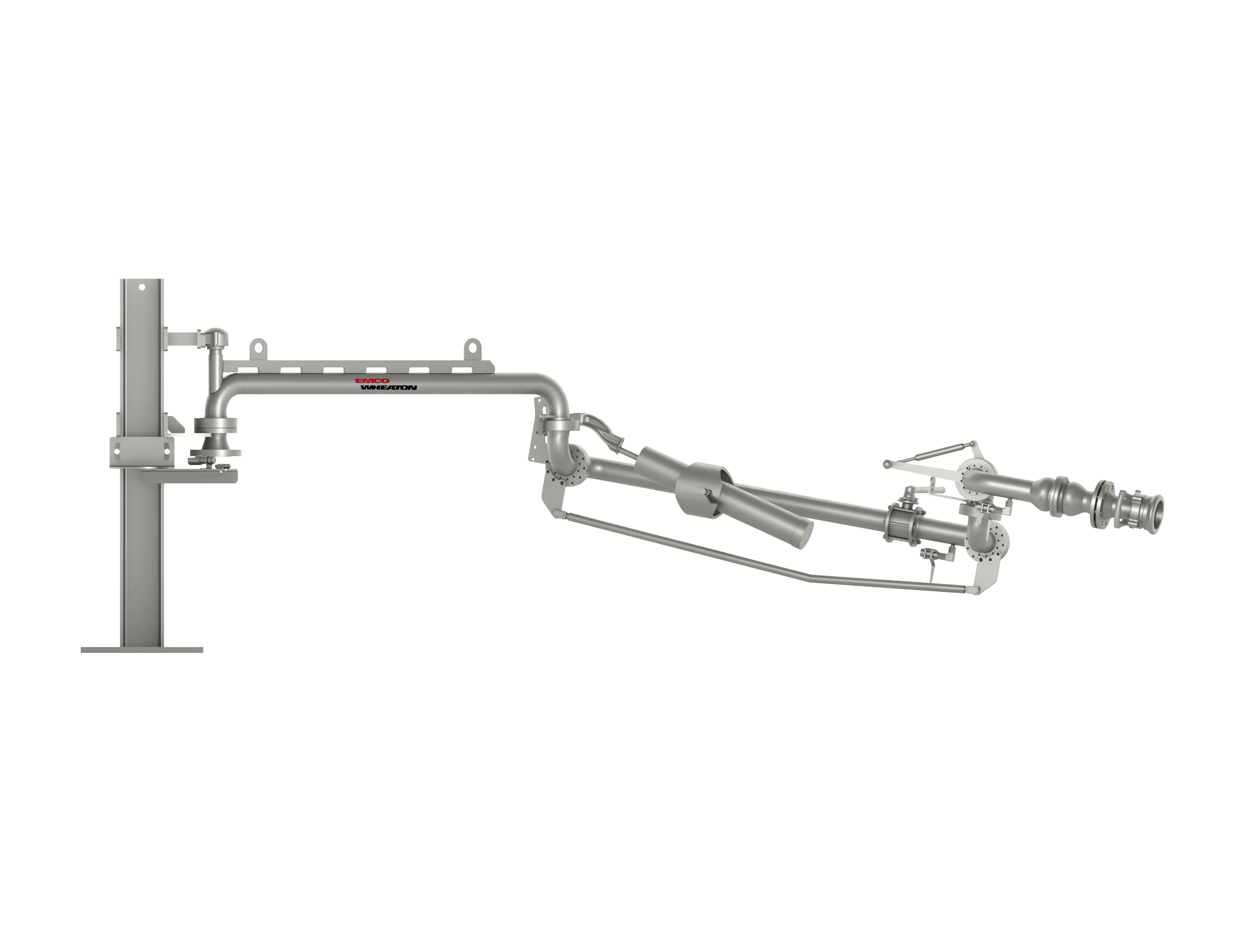

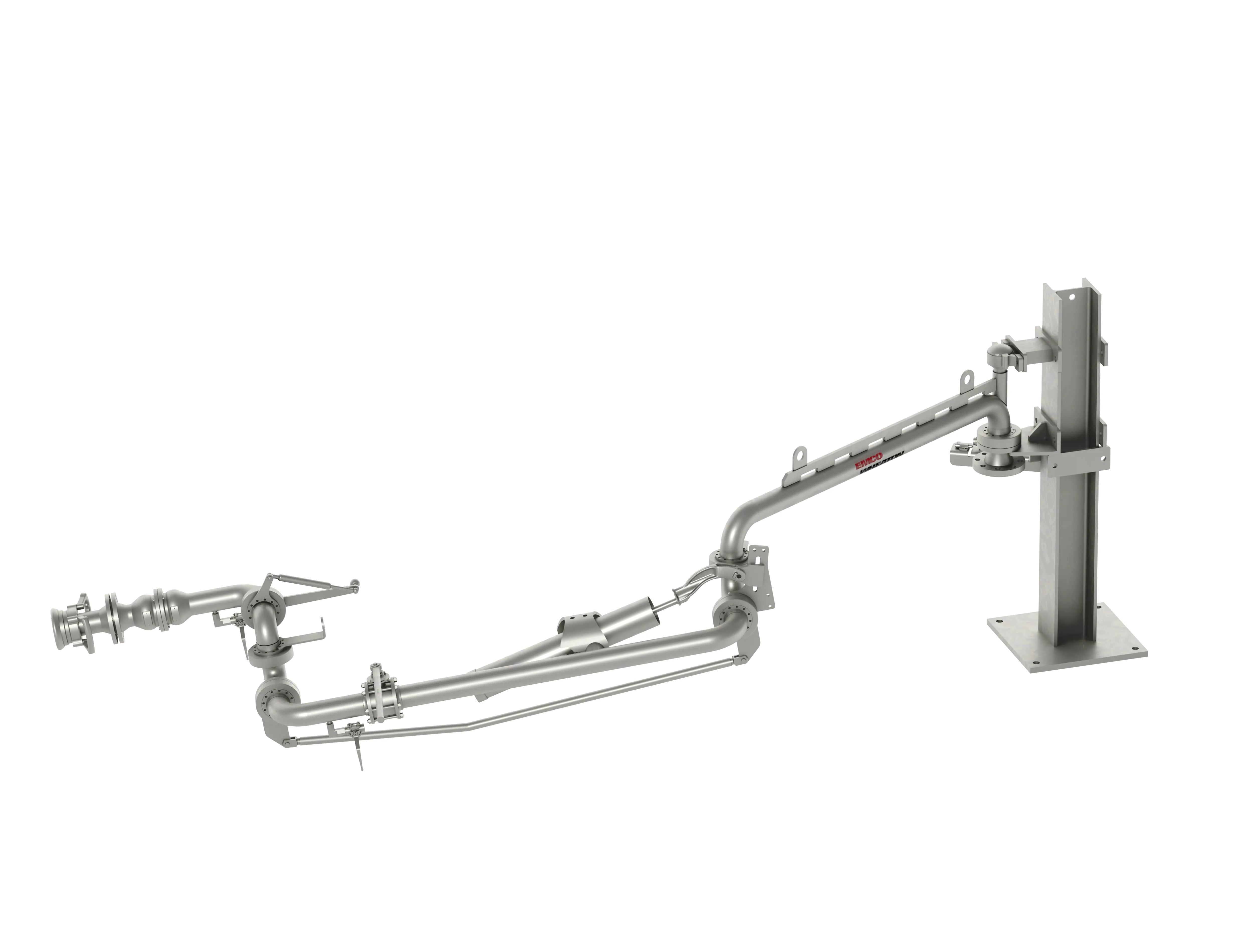

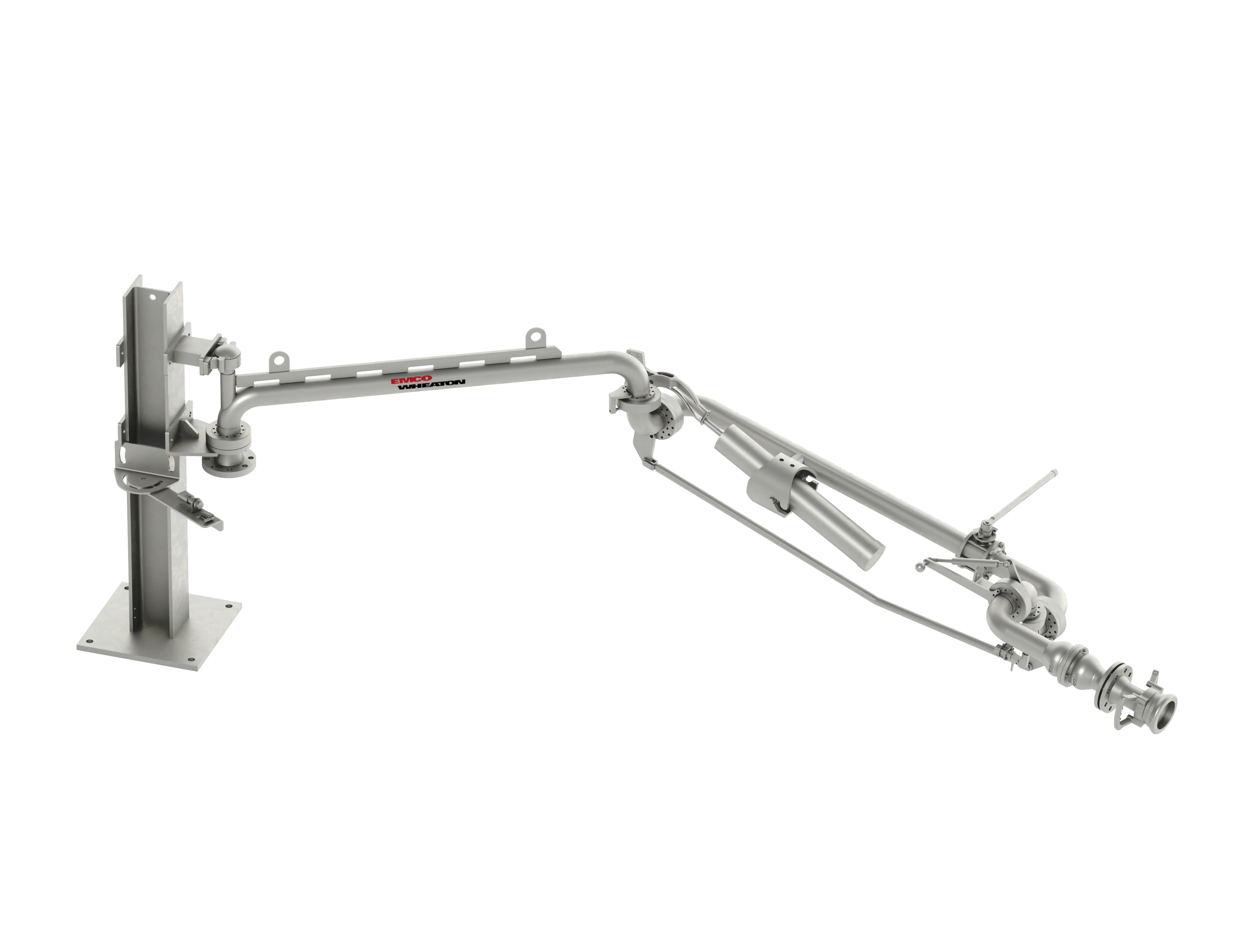

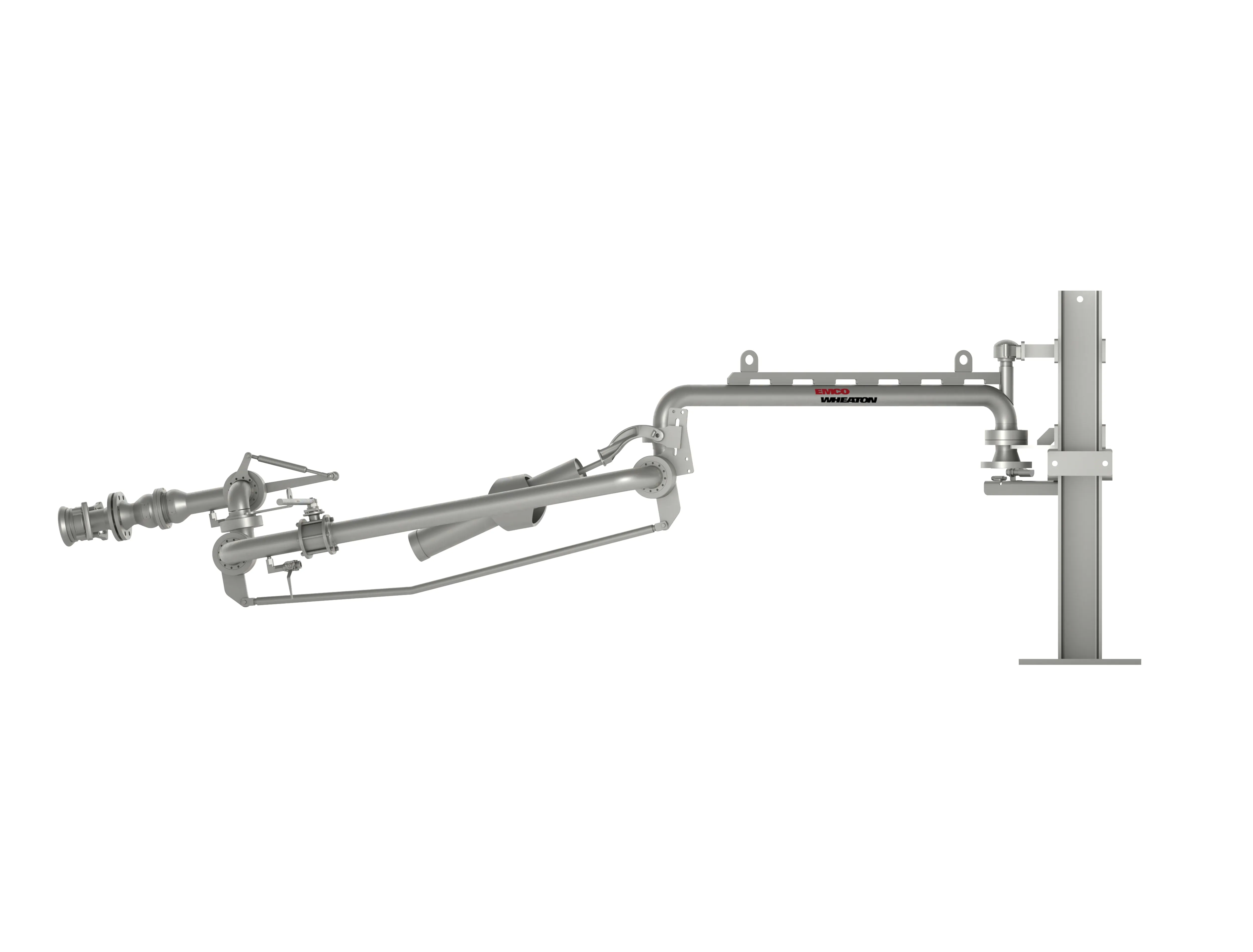

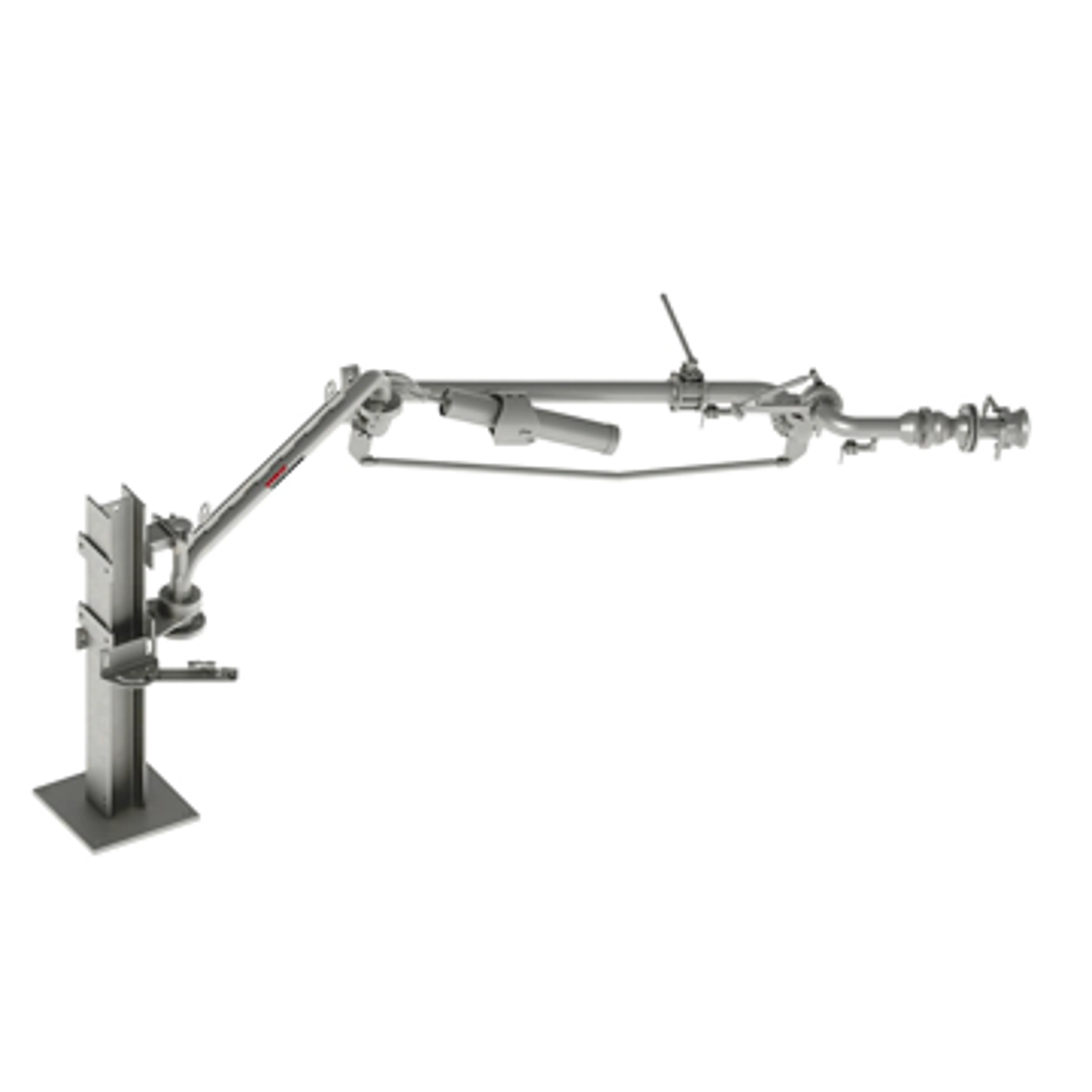

底部装卸臂

得益于旋转接头坚固可靠的优质结构设计，以及装卸臂精准的平衡配置，设备操作十分轻便。

装卸臂采用易于调节、运行顺畅的弹簧缸平衡机构，搭配重载级旋转接头，可实现更大作业覆盖范围，无需额外增设支撑结构。弹簧缸平衡机构具备最高 50° 的垂直活动角度，便于对接操作，且可收纳至不占用空间的停放位置。

多样化的密封结构与弹性体材质选型，可确保装卸臂在各类特定应用场景下实现长期稳定运行。

推荐应用场景及适用介质：公路及铁路罐车底部装卸作业、油品介质、化工产品介质

欧洲地区适用规格

管径规格

• 2”/3”/4”

臂体结构材质

• 碳钢
• 欧洲标准材质
• 不锈钢
• 低温碳钢

可选配件

• 球阀
• 平行连杆
• 气弹簧装置
• 紧急脱离系统（卡箍式脱离 / 断螺栓式脱离）
• 限位开关
• 立柱
• 锁紧装置（停放位专用）
• 接线盒
• 泄压管路及 / 或吹扫管路
• 伴热系统
• 其他配件可按需定制

回转角度范围

• +20° 至 - 30°

密封材质

• Viton
• 丁腈橡胶
• PTFE
• FEP
• EPDM
• 注：更多材质可选，可按需定制

平衡方式

• 弹簧缸平衡

设计压力

• 16 bar 至 40 bar

设计温度

• 最低 - 50℃/ 最高 + 250℃
  （具体温度范围可根据材质及介质应用场景调整）

推荐应用场景及适用介质

• 公路罐车底部装卸作业
• 铁路罐车底部装卸作业
• 柴油 / 汽油介质
• 化工介质
• 丙烷介质
• 油品介质

进阶功能：

• 装卸臂可针对液化天然气等深冷应用场景进行专项设计

德国 Emco Wheaton 部件型号

• E2824 详见产品手册
  E2839

美国地区适用规格

管径规格

• 2"-6"

臂体结构材质

• 碳钢
• 外侧铝合金材质
• 低温碳钢

可选配件材质及品类

• D2000 型旋转接头（高温型、全不锈钢型、低温型等）
• 铸铝外侧旋转接头
• 铝合金 D 型手柄
• 铝合金 API 接头
• TODO-Matic/TODO-Gas 系列接头及适配器
• 锤击式管接头
• 气弹簧
• 平行联动装置
• TODO 紧急脱离装置
• 球阀
• 带停放辅助功能的立柱

回转角度范围

• +20° 至 - 30°

密封材质

• Viton
• 丁腈橡胶
• PTFE
• 注：更多材质可选，可按需定制

平衡方式

• 弹簧缸平衡

设计压力

• 取决于法兰及配件规格
• 常规值 150 psi
• 注：可提供更高压力等级，最高不超过 580 PSI

设计温度

• 取决于管道 / 法兰 / 密封件 / 配件规格
• 常规温度范围 5F 至 266 F
• 注：可提供更宽温度范围

推荐应用场景及适用介质

• 公路罐车底部装卸作业
• 铁路罐车底部装卸作业
• 柴油 / 汽油介质
• 化工介质
• 丙烷介质
• 油品介质

美国 Emco Wheaton 部件型号

• E2033
• E2386（立柱式设计）
