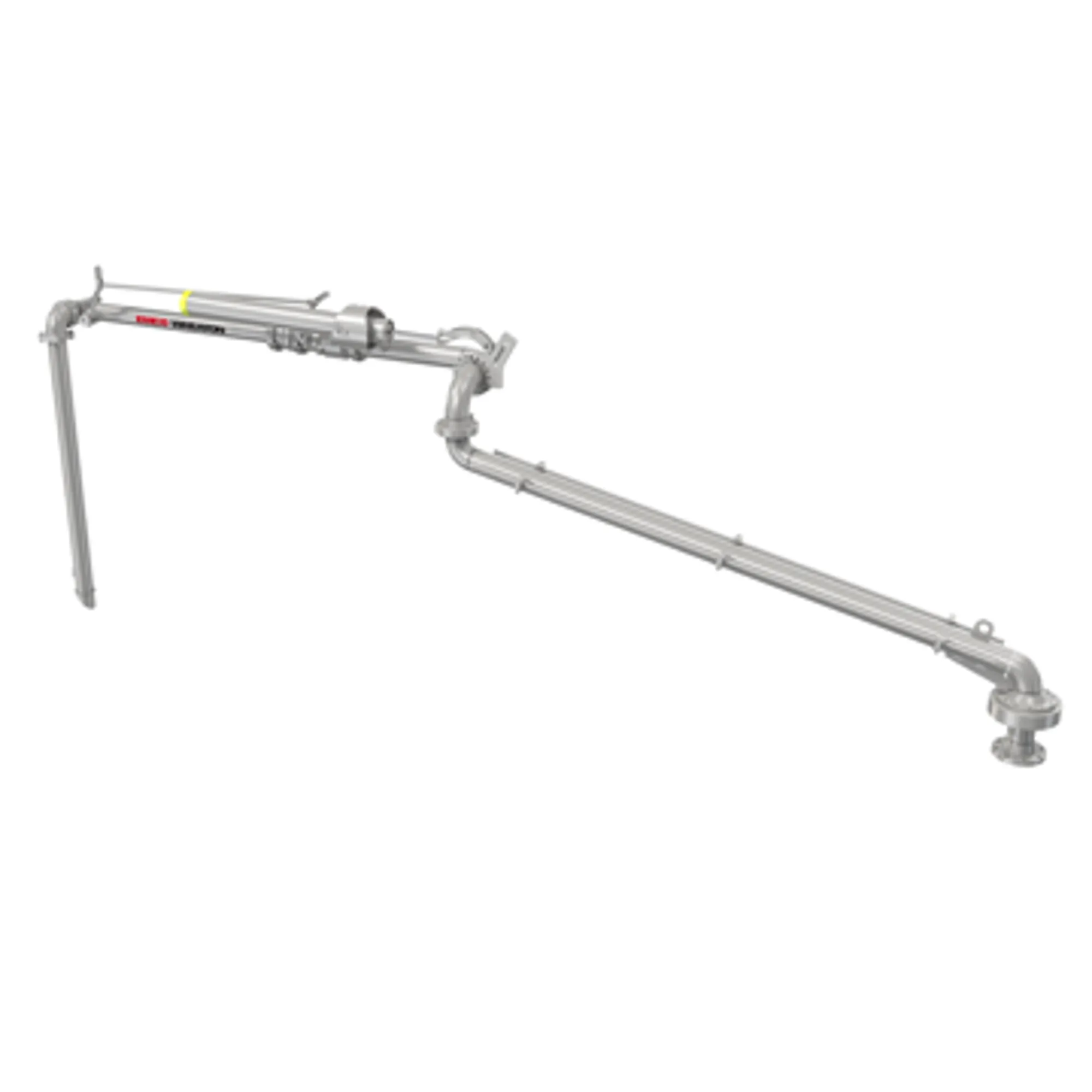

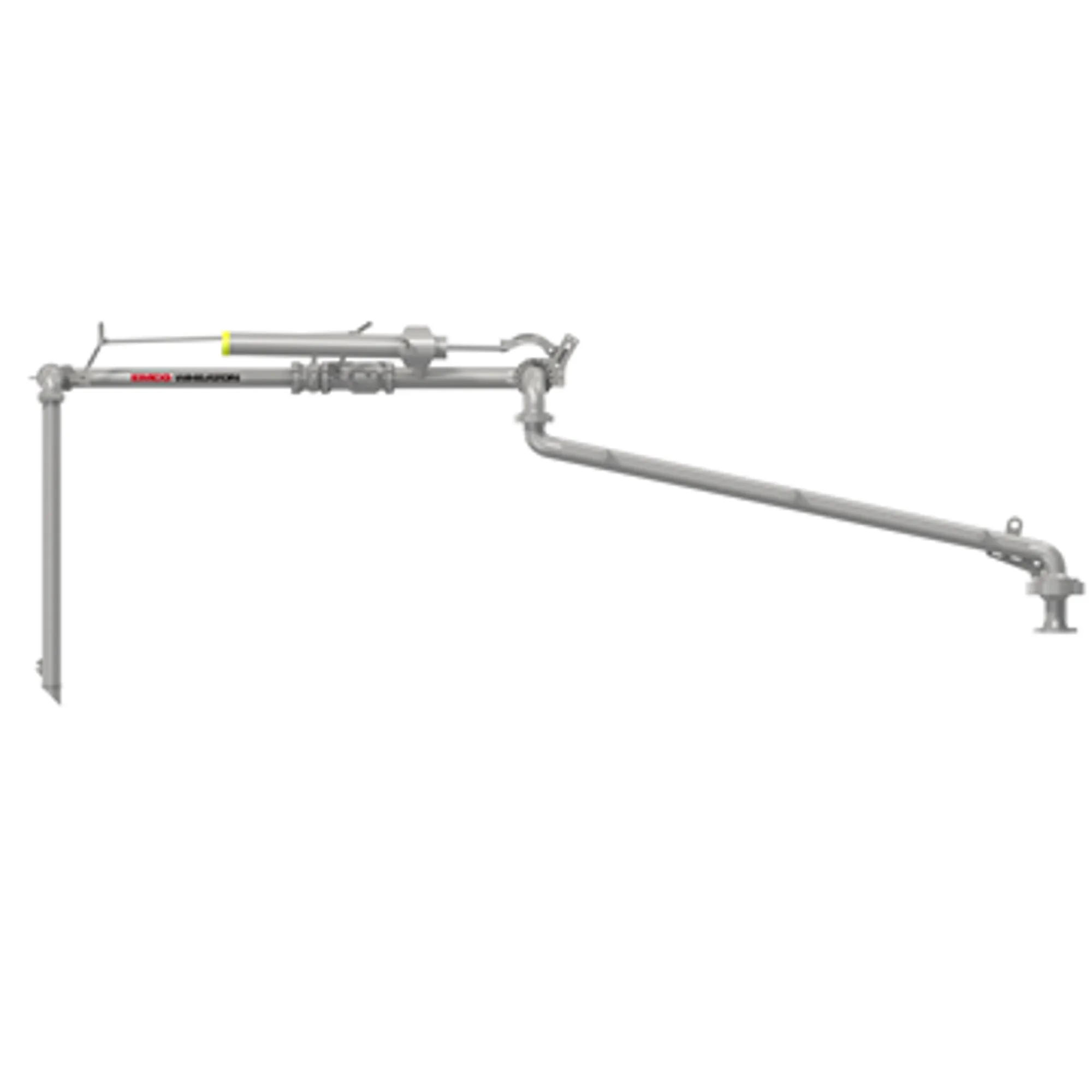

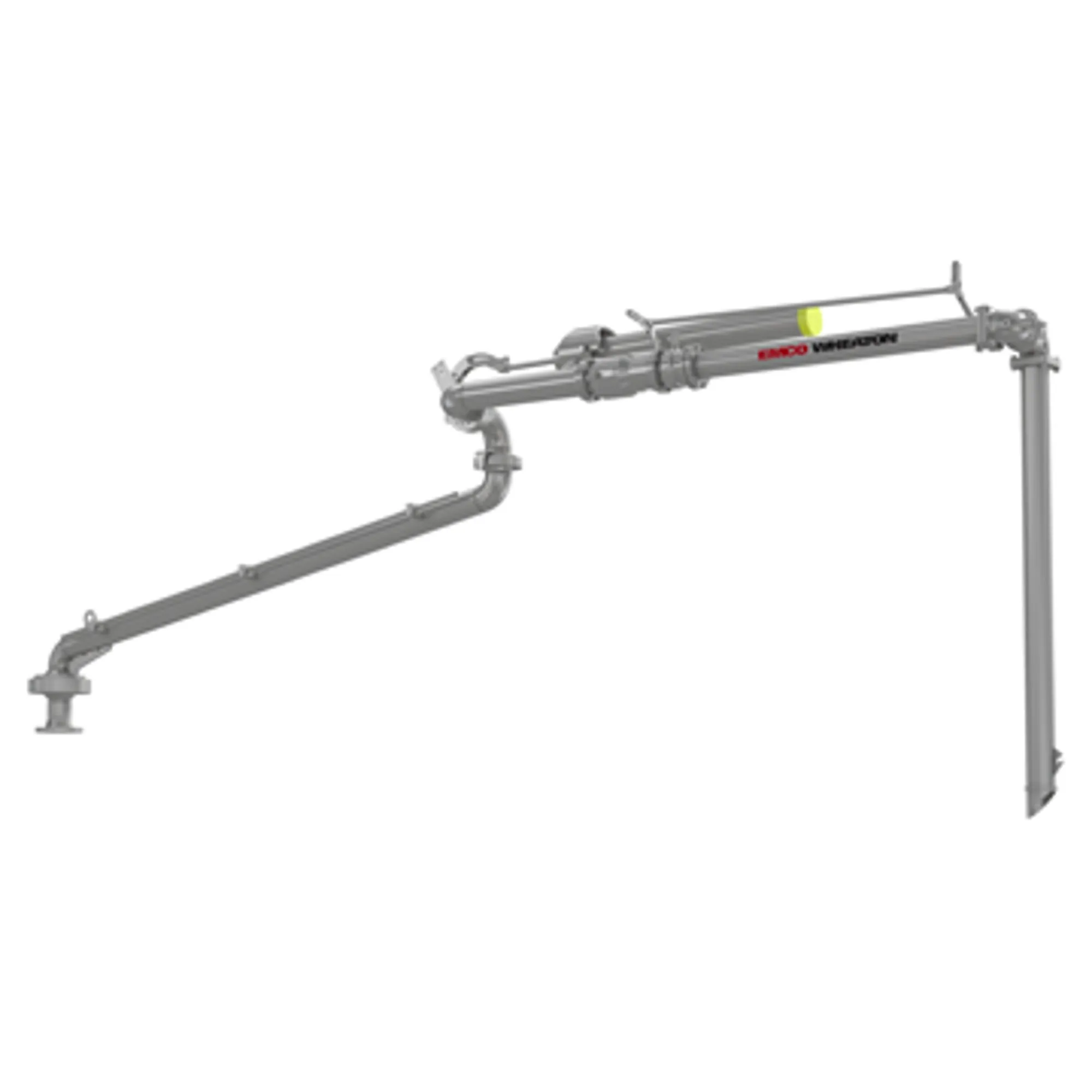

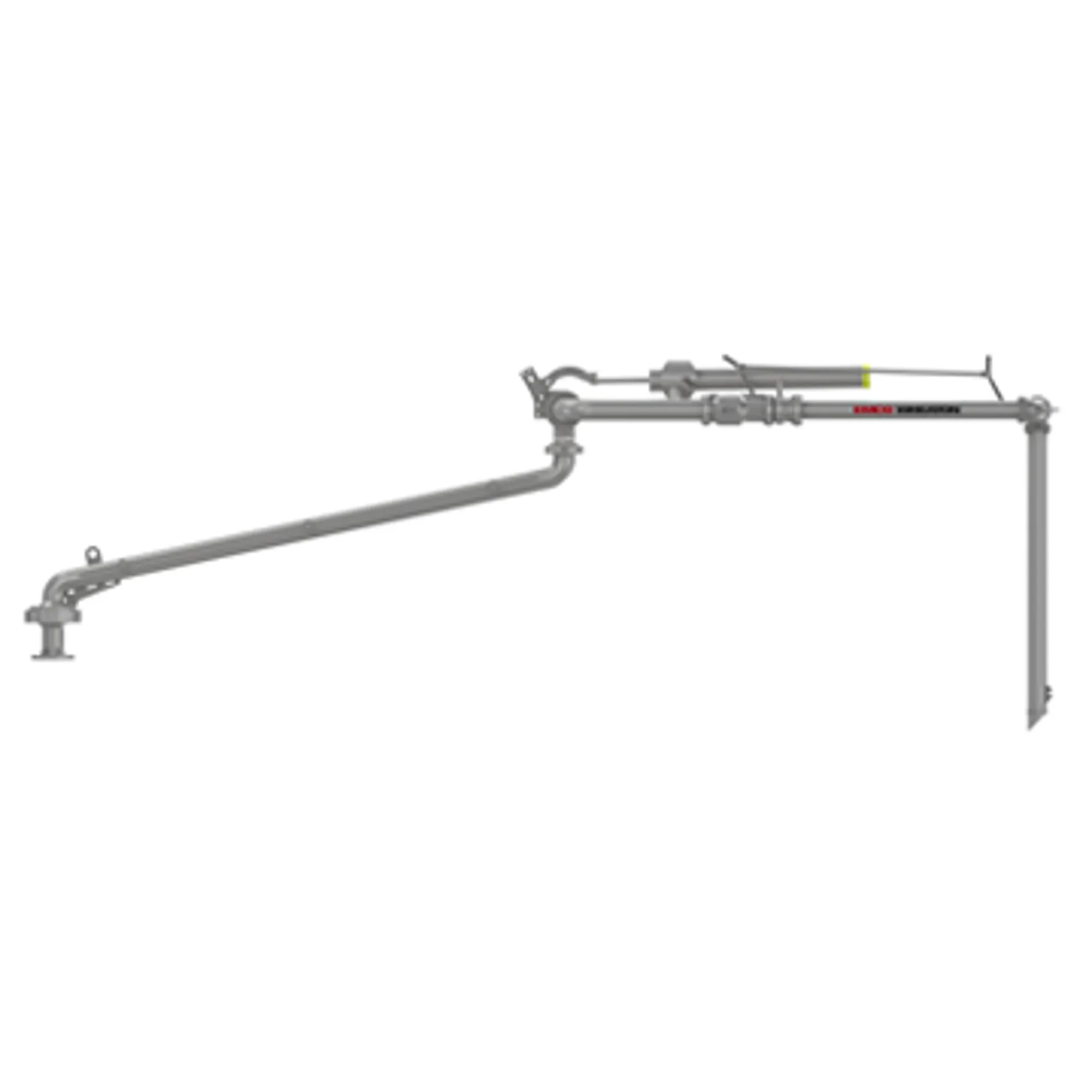

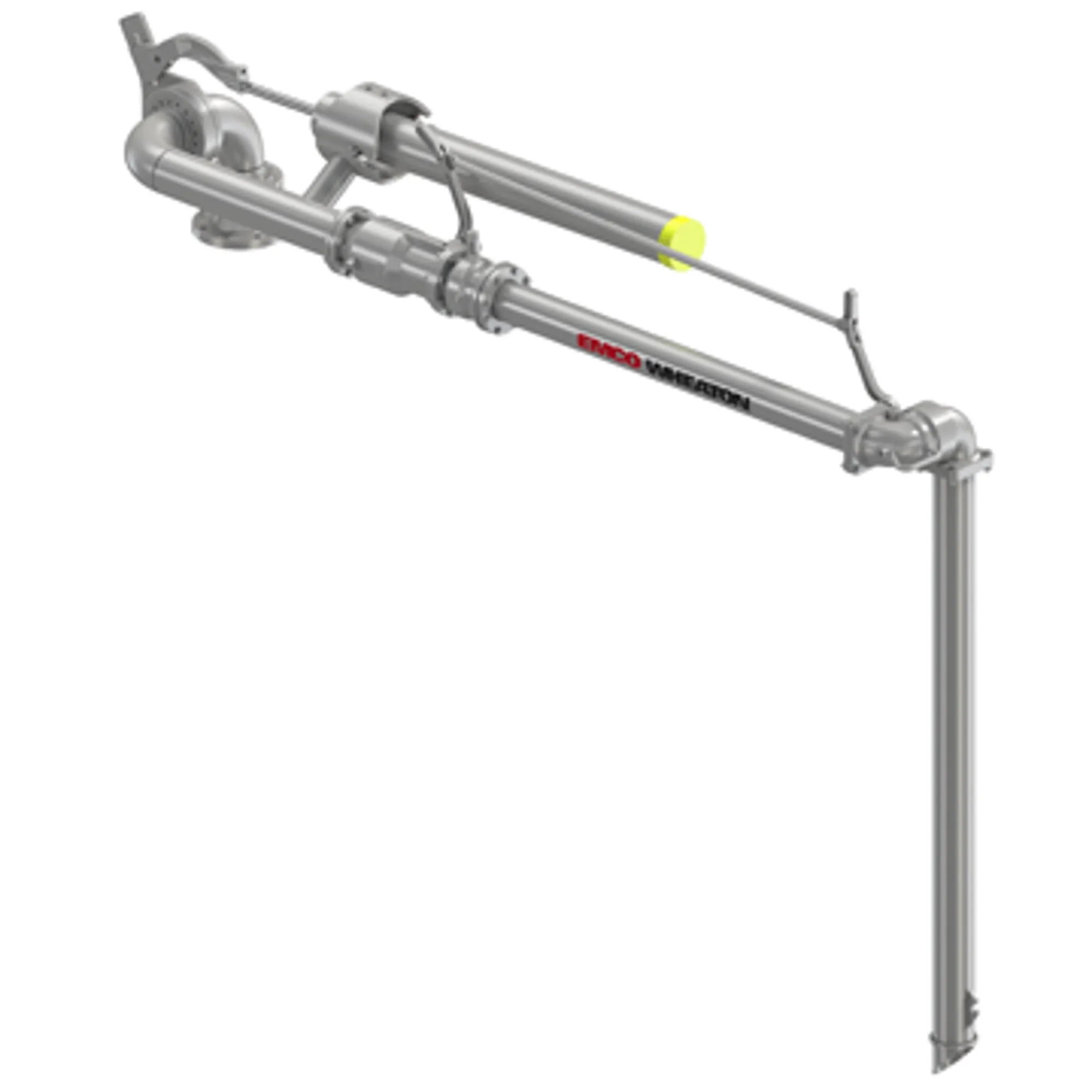

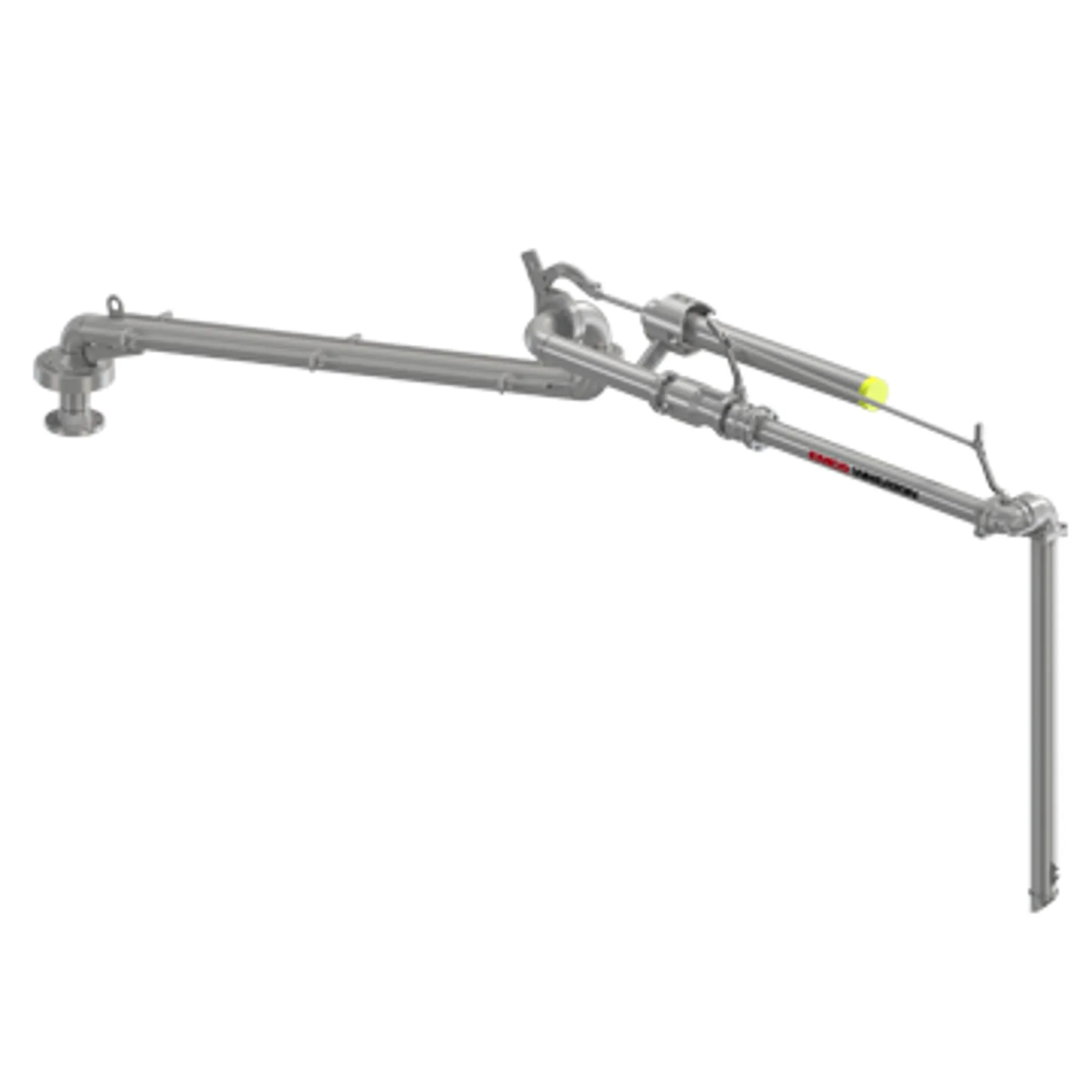

无支撑的长距离装卸臂

臂管主体结构材质

• 碳钢 / 铝合金

可选配件

• FIAB装车阀常开装置（适用介质黏度最高 180 厘沲 / 可选配最高 380 厘沲规格）
• FIAB装车阀限位开关
• FIAB装车阀远程控制装置
• 止回阀 / 真空破坏器
• 限位装置
• 接液桶
• 升降开关
• 定位开关
• 锁紧装置（驻车工位）
• 接线盒
• 鹅颈式入口旋转接头结构
• 带防溢流装置的滑动基准支架
• 45° 下料管出口
• 导流板
• 防溢流装置（带底部接触开关）

设计耐温范围

• 最低 - 20℃ / 最高 110℃

密封材质

• 氟橡胶（Viton）
• 聚四氟乙烯（PTFE）
  *更多材质可选，需另行咨询

平衡方式

• 弹簧缸平衡

入口法兰规格

• 美国国家标准学会（ANSI）150 磅级、300 磅级 / 欧洲标准（EN）公称压力 16 巴、40 巴

设计压力

• 取决于法兰及配件规格
• 常规值 ——150 磅 / 平方英寸
  *可提供更高压力等级，最高不超过 580 磅 / 平方英寸

设计耐压

• 10 巴

<table border="1" cellpadding="8" cellspacing="0" style="width:100%; border-collapse:collapse; font-family:Arial, sans-serif;"> <thead> <tr style="background-color:#f2f2f2; text-align:center;"> <th style="border:1px solid #ddd; width:60%;">项目</th> <th style="border:1px solid #ddd; width:40%;">参数</th> </tr> </thead> <tbody> <tr style="text-align:center;"> <td style="border:1px solid #ddd; text-align:left; padding-left:15px;">型号</td> <td style="border:1px solid #ddd;">BH</td> </tr> <tr style="text-align:center; background-color:#f9f9f9;"> <td style="border:1px solid #ddd; text-align:left; padding-left:15px;">管径</td> <td style="border:1px solid #ddd;">4</td> </tr> <tr style="text-align:center;"> <td style="border:1px solid #ddd; text-align:left; padding-left:15px;">材质/密封材质<br>A=钢/氟橡胶<br>B=低温钢/低温氟橡胶<br>S=不锈钢/氟橡胶</td> <td style="border:1px solid #ddd;">A</td> </tr> <tr style="text-align:center; background-color:#f9f9f9;"> <td style="border:1px solid #ddd; text-align:left; padding-left:15px;">入口法兰方向/类型<br>1=下方/4英寸 150磅级 带颈对焊突面法兰<br>2=下方/公称直径100 公称压力16巴 11 B1型<br>3=上方/4英寸 150磅级 带颈对焊突面法兰<br>4=上方/公称直径100 公称压力16巴 11 B1型</td> <td style="border:1px solid #ddd;">1</td> </tr> <tr style="text-align:center;"> <td style="border:1px solid #ddd; text-align:left; padding-left:15px;">臂管方向<br>L=左侧设计<br>R=右侧设计</td> <td style="border:1px solid #ddd;">L</td> </tr> <tr style="text-align:center; background-color:#f9f9f9;"> <td style="border:1px solid #ddd; text-align:left; padding-left:15px;">A段长度（毫米）</td> <td style="border:1px solid #ddd;">1000</td> </tr> <tr style="text-align:center;"> <td style="border:1px solid #ddd; text-align:left; padding-left:15px;">顶端旋转接头<br>N=无顶端旋转接头<br>X=D2000型固定软管<br>Y=D2000型标准软管</td> <td style="border:1px solid #ddd;">N</td> </tr> <tr style="text-align:center; background-color:#f9f9f9;"> <td style="border:1px solid #ddd; text-align:left; padding-left:15px;">B段长度（毫米）</td> <td style="border:1px solid #ddd;">1300</td> </tr> <tr style="text-align:center;"> <td style="border:1px solid #ddd; text-align:left; padding-left:15px;">软管类型<br>C=复合软管<br>E=伊拉弗莱克斯（Elaflex）低温橡胶软管<br>N=客户自备<br>S=不锈钢软管<br>T=特瑞堡（Trelleborg）复合软管</td> <td style="border:1px solid #ddd;">C</td> </tr> <tr style="text-align:center; background-color:#f9f9f9;"> <td style="border:1px solid #ddd; text-align:left; padding-left:15px;">软管长度（毫米）</td> <td style="border:1px solid #ddd;">1000</td> </tr> <tr style="text-align:center;"> <td style="border:1px solid #ddd; text-align:left; padding-left:15px;">外侧旋转接头<br>A=铸铝旋转接头<br>B=D2000型铸铝接头<br>C=客户自备<br>D=D2000型低温铸铝接头</td> <td style="border:1px solid #ddd;">A</td> </tr> <tr style="text-align:center; background-color:#f9f9f9;"> <td style="border:1px solid #ddd; text-align:left; padding-left:15px;">紧急脱离接头<br>A=配TBA40型<br>B=配TBA40型（低温款）<br>C=配NGX4型<br>D=配NGX4型（低温款）<br>N=无紧急脱离接头</td> <td style="border:1px solid #ddd;">N</td> </tr> <tr style="text-align:center;"> <td style="border:1px solid #ddd; text-align:left; padding-left:15px;">特殊装置<br>C=E0656型止回阀<br>N=无特殊装置<br>S=E0262型间隔短管</td> <td style="border:1px solid #ddd;">N</td> </tr> <tr style="text-align:center; background-color:#f9f9f9;"> <td style="border:1px solid #ddd; text-align:left; padding-left:15px;">美国石油学会（API）接头<br>A=J0451-051型<br>B=J0452-051型<br>C=J0550-001型<br>D=J0452-053型（低温款）<br>N=客户自备</td> <td style="border:1px solid #ddd;">A</td> </tr> </tbody> </table>
