用于底部装卸臂的并联装置

我司标配型底部装卸臂采用 5 旋转接头结构，多年来一直是罐车装卸作业中稳定、安全且洁净的解决方案。

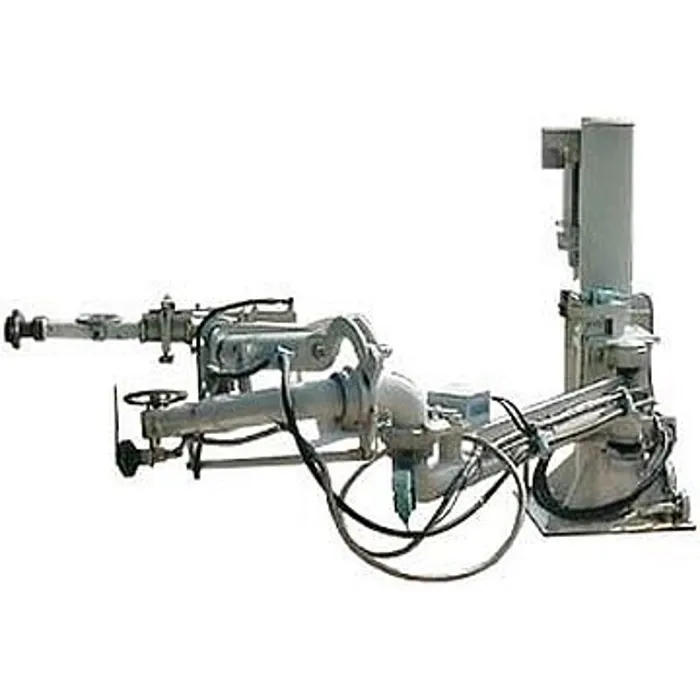

实践经验表明，若罐车连接臂（即 B 段臂）配备球阀、拉断阀等重型部件，会导致装卸臂操作灵活性下降。为避免该问题并确保罐车装卸可单人操作，我们特别设计了如图所示的 6 旋转接头装卸臂结构。

装卸臂配备 6 个旋转接头，可实现罐车连接端的全三轴运动，满足装卸作业过程中罐车高度变化的适配需求。装卸臂增设平行连杆结构，可使罐车连接臂（即 B 段臂）始终保持水平状态，不受主臂（即 A 段臂）位置变化的影响，大幅简化罐车的连接与断开操作流程。
B 段臂配备气弹簧，操作人员可轻松完成该臂的升降动作。

管径规格：

2 英寸至 6 英寸

材质：

碳钢、铝合金、不锈钢

标准垂直运动范围：

55°（停放位置）至 - 20°（装卸位置）

最大垂直运动范围：

配备弹簧缸时，可达 95°

底部装卸臂平行联动装置

特征

技术参数
